Kapasitör empedansının ve ESR frekans özelliklerinin analizi

1. Giriş
Bir kapasitörün empedansının (| z |) ve eşdeğer seri direncinin (ESR) frekans özellikleri, devre tasarımındaki performansını, özellikle gürültü bastırma ve voltaj stabilizasyonunda değerlendirmek için kritiktir. Bu makale, formüller ve grafikler tarafından desteklenen ideal ve gerçek kapasitörleri karşılaştırarak bu özellikleri sistematik olarak açıklamaktadır.

2. İdeal kapasitör davranışı

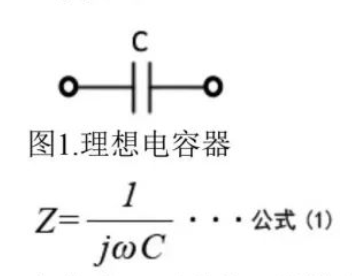

İdeal bir kapasitörün empedansı tamamen kapasitiftir:

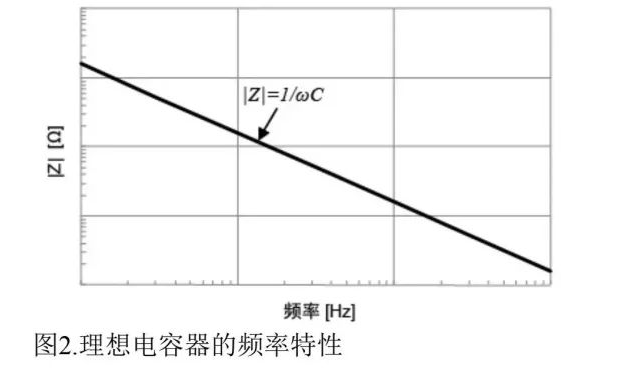

burada ω açısal frekans ve cis kapasitanstır. Şekil 1'de gösterildiği gibi, ∣z∣z, frekansla tersine döner (Şekil 2) ve ESR sıfırdır (kayıp yok).

3. Gerçek kapasitör davranışı

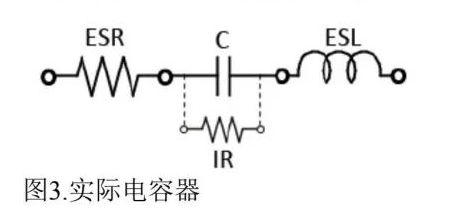

Gerçek kapasitörler parazitik etkiler sergiler (Şekil 3):

ESR: Dielektrik kayıp ve elektrot direncinden kaynaklanır.
ESL: Elektrotlardan veya kurşunlardan parazitik endüktans.

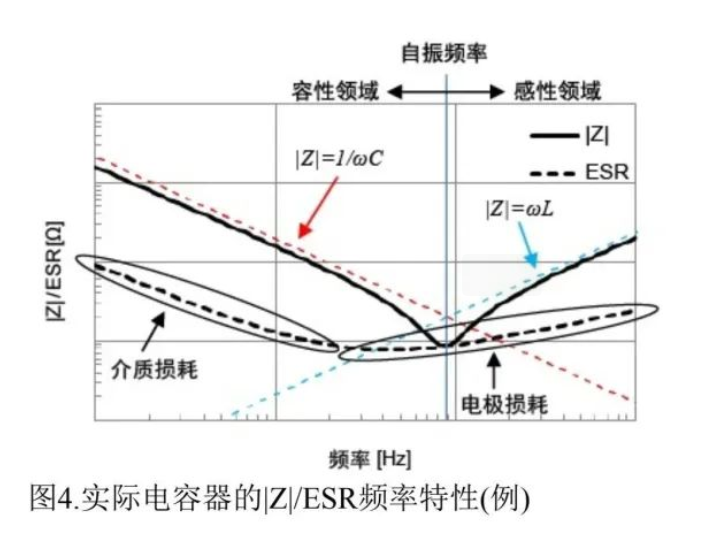

Frekans tepkileri bir V eğrisini takip eder (Şekil 4):

Düşük frekans aralığı (kapasitif bölge) : ∣z∣ = 1/ωc, dielektrik kaybının egemen olduğu ESR.
Rezonans noktası : ∣z∣reaches minimum (∣z∣ = ESR), öz-rezonans frekansını tanımlar.
Yüksek frekanslı aralık (endüktif bölge) : ∣z∣ = ωl, cilt etkisinden etkilenen ESR.

4. kapasitör tiplerinin karşılaştırılması

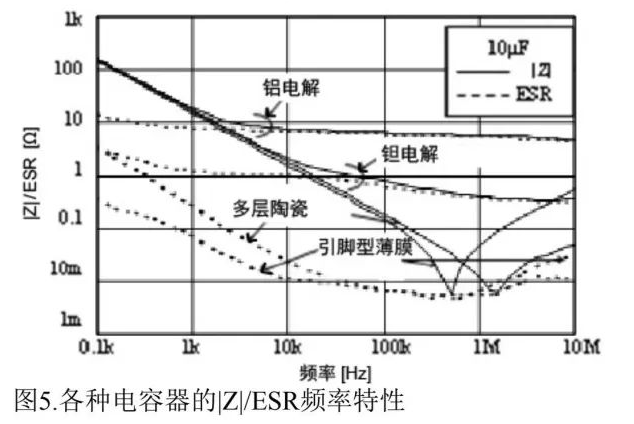

10μF kapasitörler için (Şekil 5):

Alüminyum elektrolitik: Yüksek frekanslarda yüksek ESR (elektrolit direnci nedeniyle).
Çok katmanlı seramik: Düşük ESR ile mükemmel yüksek frekanslı performans.
Film kapasitörleri: Düşük ESL, yüksek frekanslı uygulamalar için idealdir.

5. Sonuç
Yüksek frekanslı devrelerde, ESR ve ESL dikkatle dikkate alınmalıdır. Tasarımcılar, ayrışma için çok katmanlı seramikler ve düşük frekanslı filtreleme için alüminyum elektrolitik gibi frekans gereksinimlerine göre kapasitörleri seçmelidir. .
