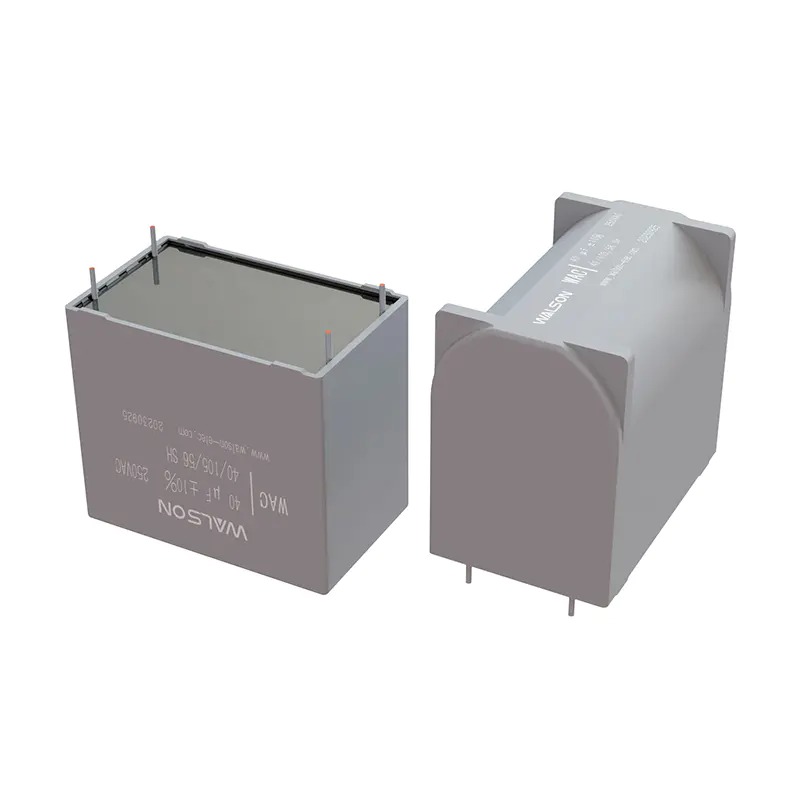

İnvertörlerde PCB Için AC Filtre Kapasitörlerinin Uygulanmashe

Metalize polipropilen film dielektriklerinin avantajları

Yüksek dielektrik sabit, güçlü enerji depolama

Metalize polipropilen film, kapasitörlerin sınırlı bir alanda daha fazla yükü depolamasına izin veren yüksek bir dielektrik sabitine sahiptir. İnverter filtre devresinde, yeterli şarj depolama, akım dalgalanmalarıyla daha verimli bir şekilde başa çıkmaya, yükleri hızlı bir şekilde emmeye ve serbest bırakmaya, voltaj çıkışını stabilize etmeye ve invertörün düzgün çalışmasını sağlamaya yardımcı olur. Örneğin, motorun sık sık başlatıldığı ve durdurulduğu uygulama senaryosunda, yüksek dielektrik sabit metalize polipropilen film AC filtre kapasitörü, mevcut değişikliklere hızlı bir şekilde yanıt verebilir, ani yükselme ve voltaj düşüşünden kaçınabilir ve motor ve diğer devre bileşenlerini koruyabilir.

Düşük dielektrik kaybı, enerji tasarrufu ve yüksek verimlilik

Dielektrik kaybı son derece düşüktür, bu da şarj ve deşarj sırasında daha az enerji kaybı anlamına gelir. İnvertör uzun süre sürekli çalıştığında, düşük kayıp özelliği kapasitörün ısı üretimini azaltabilir, elektrik enerjisi kullanımının verimliliğini artırabilir ve gereksiz enerji atıklarını azaltabilir. Örnek olarak büyük bir endüstriyel üretim hattında eşzamanlı olarak çalışan birçok invertörün durumunu ele alarak, düşük dielektrik kaybı AC filtre kapasitörlerinin büyük ölçekli kullanımı, uzun vadede enerji tüketimini önemli ölçüde azaltabilir ve işletmelere önemli miktarda elektrik giderlerinden tasarruf edebilir.
Yüksek yalıtım direnci, kararlı ve güvenilir
Metalize polipropilen filmin yüksek yalıtım direnci özellikleri, sızıntı akımının üretilmesini etkili bir şekilde önler ve kapasitörlerin kararlı performansını sağlar. İnvertörün karmaşık elektromanyetik ortamında, yüksek yalıtım direnci, dış girişimin kapasitörün çalışmasını etkilemesini, tutarlı filtreleme etkisini sağlayabilir ve invertör sisteminin güvenilirliğini artırabilir. Örneğin, güçlü elektromanyetik girişimlere sahip endüstriyel bir ortamda, metalize polipropilen filmine dayanan AC filtre kapasitörleri stabil bir şekilde çalışabilir ve invertör için güvenilir filtreleme koruması sağlayabilir. ​
Kendini iyileştiren iyi özellikler, genişletilmiş yaşam
Ortam benzersiz bir kendi kendini iyileştirme yeteneğine sahiptir. Kapasitör içinde yerel bir arıza meydana geldiğinde, arıza noktasının etrafındaki metalize film anında buharlaşarak arıza noktasını izole eder ve kapasitörü normal çalışmaya geri yükler. Bu özellik, invertördeki kapasitörün servis ömrünü büyük ölçüde genişletir ve kapasitör arızasının neden olduğu ekipman kesinti süresini ve bakım süresini ve maliyetini azaltır. Örneğin, kesintisiz olarak çalışan kimyasal üretim ekipmanlarında, AC filtre kapasitörünün kendi kendini iyileştiren özellikleri, invertörün uzun süreli kararlı çalışmasını sağlayabilir ve üretim sürekliliğini sağlayabilir.
İnvertörde çalışma mekanizması
Harmonikleri doğru bir şekilde filtrelemek için LC filtre devresi oluşturun
İnvertör devresinde, AC filtre kapasitörleri ve reaktörlerinden oluşan LC filtre devresi, harmonikleri filtrelemek için çekirdek yapıdır. Prensip olarak, kapasitörler ve reaktörler farklı frekanslardaki akımlara farklı empedans özellikleri sunar. İkisi, kesin bir "harmonik bariyer" oluşturmak için bu özellikleri kullanan örtük ortaklar gibidir. ​
Kapasitörler "yüksek frekansları geçme ve düşük frekansları bloke etme" özelliklerine sahiptir. Çok sayıda harmonik içeren bir akım geçtiğinde, yüksek frekanslı harmonik akımlar kapasitörden nispeten kolay geçebilir. Reaktör tam tersidir. "Düşük frekansları geçer ve yüksek frekansları engeller". Yüksek frekanslı harmonik akımlara yüksek empedans sunar ve geçişlerini engeller. İkisi seri olarak veya bir LC filtre devresi oluşturmak için paralel olarak bağlandığında, belirli bir frekans aralığındaki harmonikler doğru bir şekilde filtrelenebilir. ​
Gerçek operasyonda, invertör tarafından üretilen harmonik bileşenler, çoklu frekansların yüksek dereceli harmoniklerini kapsayan karmaşıktır. LC filtre devresi, tasarım gereksinimlerine göre belirli bir frekansın harmonik akımını filtre dalına yönlendirebilir. Belirli bir frekansın yüksek dereceli harmonikleri için, LC filtre devresi, bu frekansın harmoniklerine son derece düşük empedans sunmasını sağlamak için kapasitör ve reaktörün parametrelerini ayarlar, böylece harmonik akım güç şebekesine girer veya motorla etkilenen motorla etkileşime girer, böylece motorla etkilenir ve etkilenen etkiye sahiptir. ​
Ek olarak, LC filtre devresinin tasarımı, invertörün çalışma frekansı aralığını, yük özelliklerini ve harmonik dağılımını da dikkate almalıdır. Farklı uygulama senaryolarında, harmoniklerin sıklığı ve genliği farklıdır, bu nedenle LC filtre devresinin parametrelerinin, tüm çalışma frekans aralığında en iyi filtreleme efekti oynayabilmesini sağlamak için dikkatlice hesaplanması ve hata ayıklanması gerekir. ​
Pürüzsüz DC veri yolu voltajı ve güç kaynağını stabilize et
PCB için AC filtre kapasitörü invertörün DC veri yolu tarafına bağlanır ve DC voltajının stabilize edilmesinde vazgeçilmez bir rol oynar. İnvertörün çalışma süreci bir AC-DC-AC dönüşüm işlemidir. AC'yi DC'ye dönüştürmenin düzeltme bağlantısında ve DC'ye AC'ye dönüştürmenin sonraki invertör bağlantısında, DC veri yolu voltajı birçok faktörden etkilenecek ve dalgalanacaktır.
Bir yandan, voltaj genliği dalgalanmaları, frekans ofsetleri vb. Gibi AC giriş voltajının kendisi kararsız olabilir. Bu değişiklikler doğrudan DC veri yolu voltajına yansıtılacaktır. Öte yandan, invertör içindeki güç cihazlarının anahtarlama hareketi de DC veri yolu voltajındaki dalgalanmalara neden olacaktır. Örneğin, güç cihazları hızlı bir şekilde açılıp kapatıldığında, DC veri yolunda anlık akım değişiklikleri gerçekleşir, bu da voltaj dalgalanmalarına neden olur. ​
Şu anda, AC filtre kapasitörü, bu voltaj dalgalanmalarını düzeltmek için kendi şarj ve deşarj özelliklerini kullanarak bir "stabilizatör" gibidir. DC veri yolu voltajı bir zirveye ulaştığında, kapasitör hızla aşırı yükü emer ve elektrik enerjisini elektrik alan enerjisi şeklinde depolar; Voltaj bir vadiye ulaştığında, kapasitör voltajı desteklemek için depolanan şarjı zamanında serbest bırakacaktır, böylece DC veri yolu voltajı nispeten kararlı bir seviyede kalır. ​
Kararlı DC veri yolu voltajı, invertörün normal çalışması için çok önemlidir. Müteakip inverter bağlantısı için sabit bir güç kaynağı temeli sağlar ve inverter devresinin kararlı bir AC voltajı çıkarabilmesini sağlar, böylece motorun düzgün çalışmasını sağlar. DC veri yolu voltajı kararsızsa, invertör tarafından AC voltaj çıkışı da dalgalanır, bu da kararsız motor torku, titreşim, ısıtma ve diğer problemlere neden olur ve hatta motor ve diğer devre bileşenlerine zarar verebilir. Bu nedenle, AC filtre kapasitörlerinin DC veri yolu voltajını düzeltmedeki rolü, invertörün güvenilir çalışmasını sağlamada anahtar bir bağlantıdır. ​
Belirli uygulama senaryoları
Endüstriyel Motor Sürücü Sistemi
Fabrikadaki çeşitli motor tahrik ekipmanlarında, invertör motor hızını farklı üretim ihtiyaçlarını karşılayacak şekilde ayarlamak için kullanılır. AC filtre kapasitörleri harmonikleri etkili bir şekilde filtreleyebilir, motor ısıtmayı ve titreşimi azaltabilir, motor çalışma verimliliğini ve stabilitesini artırabilir ve motorun servis ömrünü uzatabilir. Örneğin, makine fabrikalarındaki tekstil fabrikaları ve takım tezgahlarında, AC filtre kapasitörleri motorun düzgün çalışmasını sağlar ve ürün kalitesi ve üretim verimliliğini artırır. ​
Fan ve Su Pompası Kontrol Sistemi
Fanlar ve su pompaları, endüstriyel alanda yaygın enerji tüketen ekipmandır. Enerji tasarrufu, hızlarını invertörler aracılığıyla ayarlayarak elde edilebilir. AC filtre kapasitörleri harmonikleri bastırabilir ve harmoniklerin fan ve su pompası motorlarına zarar vermesini önlerken, güç faktörünü iyileştirir ve ızgara kayıplarını azaltır. Büyük alışveriş merkezlerinin ve ofis binalarının havalandırma sistemlerinde ve endüstriyel soğutma suyu dolaşım sistemlerinde AC filtre kapasitörleri, fanların ve su pompalarının kararlı ve verimli çalışmasını sağlar, böylece enerji tasarrufu ve tüketim azaltma sağlar. ​
Asansör tahrik sistemi
Asansörlerin sorunsuz çalışması yolcu güvenliği ve konforu için çok önemlidir. İnvertör asansör motorunun hızlanmasını, yavaşlamasını ve düzgün çalışmasını kontrol eder. AC filtre kapasitörü harmonikleri filtreler, motor tork darbesini azaltır, asansörün daha sorunsuz çalışmasını sağlar, daha sorunsuz başlar ve durur ve yolcu sürüş deneyimini geliştirir. Yüksek katlı binaların asansör sisteminde, AC filtre kapasitörleri asansörlerin kararlı çalışmasını sağlamak için anahtar bileşenlerdir. ​
Seçim noktaları
Kapasitans değeri eşleşmesi
İnvertör gücüne, çalışma frekansına ve yük özelliklerine göre kapasitans değerini belirleyin. Genel olarak, güç ne kadar büyük olursa ve yük o kadar sık ​​değişirse, gerekli kapasitans değeri o kadar büyük olur. Kapasitans değeri çok küçükse, filtreleme etkisi zayıftır; Kapasitans değeri çok büyükse, aşırı başlangıç ​​akımına, artan maliyete ve hacmine neden olabilir. Örneğin, küçük güçlü bir invertör ve büyük bir güç invertör tarafından yönlendirilen ağır yük ekipmanı tarafından yönlendirilen ışık yük ekipmanı için gerekli kapasitans değeri arasında önemli bir fark vardır.
Nominal Voltaj Adaptasyonu
Nominal voltaj, invertör çalışırken ortaya çıkabilecek maksimum AC voltaj pikinden daha yüksek olmalı ve belirli bir güvenlik marjı ayrılmalıdır. Gerçek çalışma voltajı nominal voltajı aşarsa, kapasitör parçalanabilir ve hasar görebilir. Ortak üç fazlı invertörler için, uygun nominal voltaja sahip bir AC filtre kapasitörü seçilmelidir. ​
Frekans Özellikleri Eşleşmesi
Farklı metalize polipropilen film AC filtre kapasitörleri farklı frekans aralıklarında farklı performanslara sahiptir. Tüm çalışma frekansı aralığında etkili filtreleme sağlamak için invertör tarafından üretilen harmoniklerin ana frekans aralığına göre frekans özelliklerine adaptasyona sahip ürünlerin seçilmesi gerekir. Örneğin, bazı kapasitörlerin düşük frekans bandında iyi filtreleme etkileri vardır, diğerleri ise yüksek frekans bandında iyi performans gösterir. Seçim gerçek harmonik frekans dağılımına dayanmalıdır. ​
Sıcaklık Özellikleri Düşünmesi
İnvertör çalıştığında, ortam sıcaklığını artıracak ısı üretecektir. Bu nedenle, kondansatör performansının farklı sıcaklık koşulları altında stabil olmasını sağlamak ve invertörün normal çalışmasını korumak için yüksek sıcaklık ortamlarında iyi sıcaklık özelliklerine ve kararlı çalışmaya sahip AC filtre kapasitörlerinin seçilmesi gerekir.
