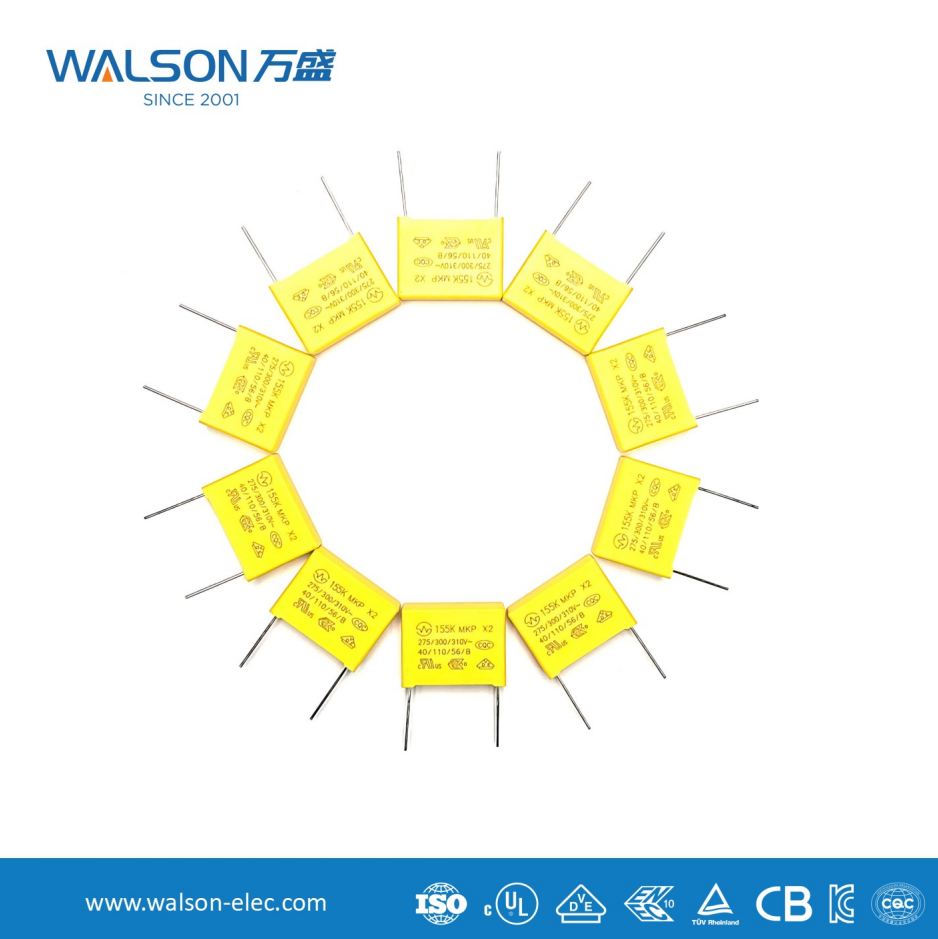

Güvenlik kapasitörlerinin özellikleri ve uygulamaları

I. Temel Özellikler (Sıradan Kapasitörlerden Temel Farklılıklar)

Güvenliğin özellikleri kapasitör "güvenlik" kelimesi etrafında dönüyor:

1. Arıza Modu Güvenliği

Anahtar karakteristik: Bu, güvenlik kapasitörlerinin en önemli özelliğidir. Bir kondansatör aşırı gerilim, aşırı ısınma veya diğer nedenlerden dolayı arızalveığında, çalışacak şekilde tasarlanmıştır. açık devre modu yerine kısa devre modu .

Bu neden önemli?
Canlı ve nötr kablolar (X kondansatörü) arasına veya canlı/nötr kablo ile toprak (Y kondansatörü) arasına bağlanan bir kapasitör kısa devre nedeniyle arızalanırsa, elektrik çarpması, yangın veya ekipman hasarı meydana gelebilir. Ancak açık devre arızası yalnızca filtreleme fonksiyonunun kaybına yol açar ve güvenlik tehlikesi yaratmaz.

2. Metalize İnce Film Dielektrik Kullanımı

Tipik olarak polipropilen (MKP) veya polyester film kullanılır. Bu ortam var kendi kendini iyileştirme özellikleri Film kısmen parçalandığında, kırılma noktasında üretilen ısı çevredeki metal kaplamanın buharlaşmasına neden olur, böylece arıza noktası izole edilir, kapasitörün işlevini kısmen geri kazanmasına ve kalıcı olarak kısa devre yerine açık devre durumunda kalmasına izin verilir.

3. Yüksek Basınç Dayanımı ve Darbe Dayanımı Standardı

• Yüksek anma gerilimi: Tipik olarak 250VAC, 275VAC, 310VAC, 440VAC vb. seçenekleri mevcuttur.
• Yüksek aşırı gerilim direnci: Çalışma voltajını çok aşan anlık yüksek voltaj darbelerine (yıldırım çarpması ve anahtarlama dalgalanmaları gibi) dayanabilir. Örneğin bir X1 kapasitörünün 4kV darbe voltajına dayanması gerekebilir.
• Yüksek izolasyon direnci: Özellikle Y kapasitörleri için çok önemli olan minimum kaçak akımı sağlar.

4. Zorunlu Güvenlik Sertifikası

Güvenlik kapasitörleri, kullanıldıkları ülke veya bölgeden aşağıdaki gibi güvenlik sertifikaları almalıdır:

• Çin: CQC (CCC sertifikasyonunun güvenlik bileşeni)
• Kuzey Amerika: UL (Amerika Birleşik Devletleri), cUL (Kanada)
• Avrupa: VDE (Almanya), ENEC (Avrupa ortak standardı)

Sertifikasyon işareti, satın alma sırasında sezgisel tanımlamanın temeli olan doğrudan kapasitör gövdesi üzerine basılmıştır.

II. Sınıflandırma ve Uygulama

Güvenlik kapasitörleri temel olarak şu şekilde sınıflandırılır: X kapasitörler and Bağlantı konumlarına ve koruma seviyelerine göre Y kapasitörleri .

III. Seçim ve Kullanım Yönergeleri

1. Uygulama Yerine Göre Tipini Belirleyin

• Kullanım L ve N arasında bir X kapasitörü; Y kapasitör kullan L/PG veya N/PG arasında. Asla bunları değiştirmeyin veya sıradan kapasitörlerle değiştirmeyin.

2. Güvenlik Standartlarına Göre Güvenlik Seviyesini Seçin

• Toprak kaçak akımına ilişkin sıkı gereksinimleri olan ekipmanlar için (tıbbi cihazlar ve el tipi cihazlar gibi), Y1 seçilmelidir .
• Y2 Genel ev aletleri ve BT ekipmanları için önerilir.
• Yüksek giriş voltajına ve ciddi yıldırım dalgalanmalarına sahip ortamlar için (dış mekan ekipmanları gibi), aşağıdakileri göz önünde bulundurun: X1 ; genel iç mekan kullanımı için kullanın X2 .

3. Temel Parametrelere Odaklanın

• Nominal voltaj: Devrenin AC çalışma voltajından yüksek olmalıdır.
• Kapasite: X kapasitörleri için ortak değerler 0,1μF, 0,22μF, 0,47μF vb.’dir; Y kapasitörleri, kaçak akımı kontrol etmek için daha küçük kapasitansa (genellikle ≤ birkaç nF) sahiptir.
• Güvenlik sertifikası: Hedef pazarda gerekli sertifikasyon işaretlerinin mevcut olup olmadığını doğrulayın.

4. Kullanım Talimatlarına Dikkat Edin

• X kapasitörler: Çünkü elektrik kesildikten sonra depolanan şarj elektrik çarpmasına sebep olabilir, X kapasitörler with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (genellikle megohm aralığında), voltajın belirli bir süre içinde (örneğin 1 saniye içinde) güvenli bir değere düşürülmesini sağlamak için.
• Y kapasitörler : Kablolama sırasında, yüksek frekanslı filtreleme etkisini arttırmak için kablolar mümkün olduğu kadar kısa olmalı ve filtrenin toprak terminaline yakın yerleştirilmelidir. Birden fazla Y kapasitörünün aynı noktada topraklanması gerekir (“temiz toprak”).

Özet

Güvenlik kapasitörleri, güç kaynağı tasarımında güvenliğin ve EMC uyumluluğunun koruyucularıdır. Bunların özü, hem arıza durumunda hem de çalışma sırasında (filtreleme) kullanıcı güvenliğine öncelik vermektir. X ve Y kapasitörlerinin doğru seçimi ve kullanımı, elektrik şebekesine bağlanan herhangi bir elektronik cihazın güvenlik sertifikalarını (CCC, UL, CE gibi) ve elektromanyetik uyumluluk testlerini geçebilmesi için vazgeçilmezdir. Tasarım sürecinde sıradan filtreleme bileşenleri olarak değil, güvenlik cihazları olarak ele alınmaları gerekir.
