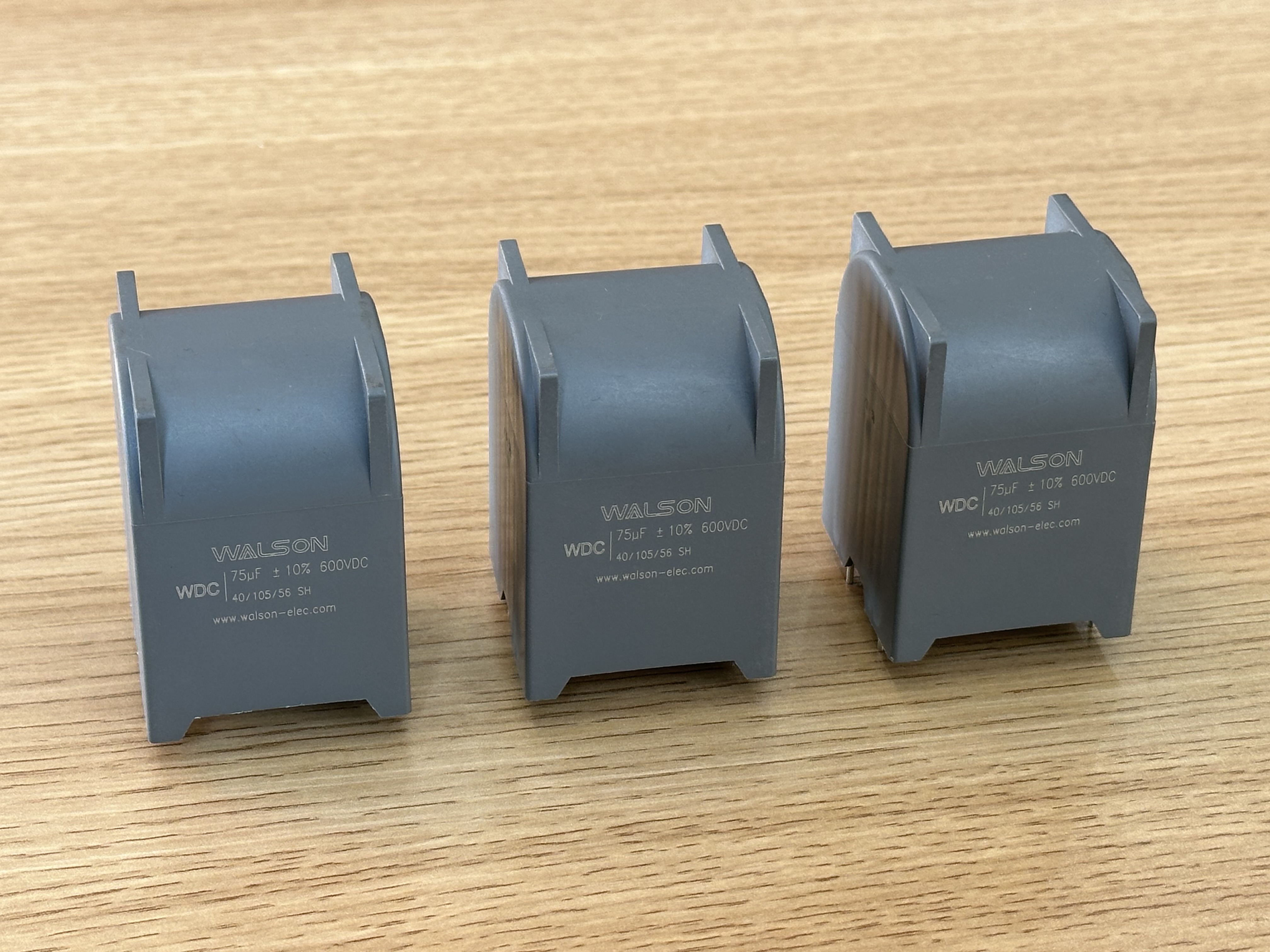

Film Kapasitörlerinin ESR/ESL Parametrelerinin Yorumlanması ve Ekipmanın Çalışması Üzerindeki Önemli Etkisi

Elektronik devrelerde, film kapasitör Stabiliteleri nedeniyle yaygın olarak kullanılırlar. Performanslarını derinlemesine anlamak için iki temel parametre göz ardı edilemez: Eşdeğer Seri Direnç (ESR) ve Eşdeğer Seri Endüktans (ESL).

ESR (Eşdeğer Seri Direnç) çalışma sırasında kapasitörün sergilediği seri direnci ifade eder. Bağımsız bir fiziksel direnç değildir ancak elektrot direnci, kontak direnci ve dielektrikten kaynaklanan kayıplardan oluşur. ESR'nin varlığı iki ana soruna yol açar: ısı üretimi ve verimliliğin azalması . Dalgalanma akımı kapasitörden aktığında, güç ESR boyunca dağıtılır (P = I² * ESR). Bu enerji ısıya dönüştürülerek kapasitörün iç sıcaklığı yükseltilir. Arrhenius teorisine göre sıcaklıktaki her 10°C'lik artış, kapasitörün ömrünü genellikle yarı yarıya azaltır. Bu nedenle düşük ESR, uzun ömür ve yüksek çalışma verimliliği sağlamak açısından çok önemlidir.

ESL (Eşdeğer Seri Endüktans) kapasitör uçları ve dahili elektrot yapısı tarafından oluşturulan parazitik endüktanstan kaynaklanır. Düşük frekanslı uygulamalarda ESL'nin etkisi ihmal edilebilir düzeydedir. Bununla birlikte, yüksek frekanslı anahtarlama devrelerinde (güç kaynaklarının ve invertörlerin anahtarlanması gibi), ESL kapasitör ile rezonansa girerek endüktif reaktans (XL = 2πfL) oluşturur. Bu, kapasitörün yüksek frekanslarda orijinal filtreleme özelliklerini kaybetmesine neden olur ve hatta devrede salınımlara veya voltaj yükselmelerine neden olarak ekipmanın normal çalışmasına müdahale edebilir.

Ekipmanın Çalışması Üzerindeki Önemli Etki:

Yeni enerjili araç sürücüleri ve fotovoltaik invertörler gibi yüksek güç yoğunluğuna sahip ekipmanlar için akım değişim oranı (di/dt) son derece yüksektir. Film kapasitörünün ESR'si çok yüksekse termal kaçak riski önemli ölçüde artar. ESL çok yüksekse, geçici geçişler sırasında üretilen aşırı voltajı etkili bir şekilde absorbe edemez ve potansiyel olarak yarı iletken güç cihazlarına (IGBT'ler gibi) zarar verebilir. Bu nedenle film kapasitörlerinin seçilmesi düşük ESR ve düşük ESL ekipmanın enerji verimliliğini, güvenilirliğini ve Elektromanyetik Uyumluluğunu (EMC) iyileştirmek için hayati öneme sahiptir.
