WSA Eksenel Tip IGBT Söndürücü Kondansatör

Özellikler:

Çift taraflı metalize elektrot, polipropilen film dielektrik

Eksenel kurşunlu, düşük kayıp ve küçük doğal sıcaklık artışı

Polyester bantla sarılmış ve alev geciktirici epoksi reçineyle doldurulmuş (UL94 V-0)

Özellikler

Referans STandardı	GB/T 17702 (IEC 61071)
İklim Kategorisi	40/105/56
Nominal Sıcaklık	85°C
Çalışma Sıcaklığı	-40~105°C
sen _N Normal Gerilim	630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vac
Kapasitans Toleransı	±%5(J)±%10(K)
Gerilim Korumalı	1.5U _N (10s)
R _Girişler Yalıtım Direnci	C _N ≤0,33μF:≥15000MΩ CN＞0,33μF:≥5000s（20°C 100Vdc, 1 dak）
tanδ Dağılım Faktörü	≤0,0005 (1kHz, 20°C)
t _EL Beklenen Ömür	100.000 saat@Ü _N , Θhs=70°

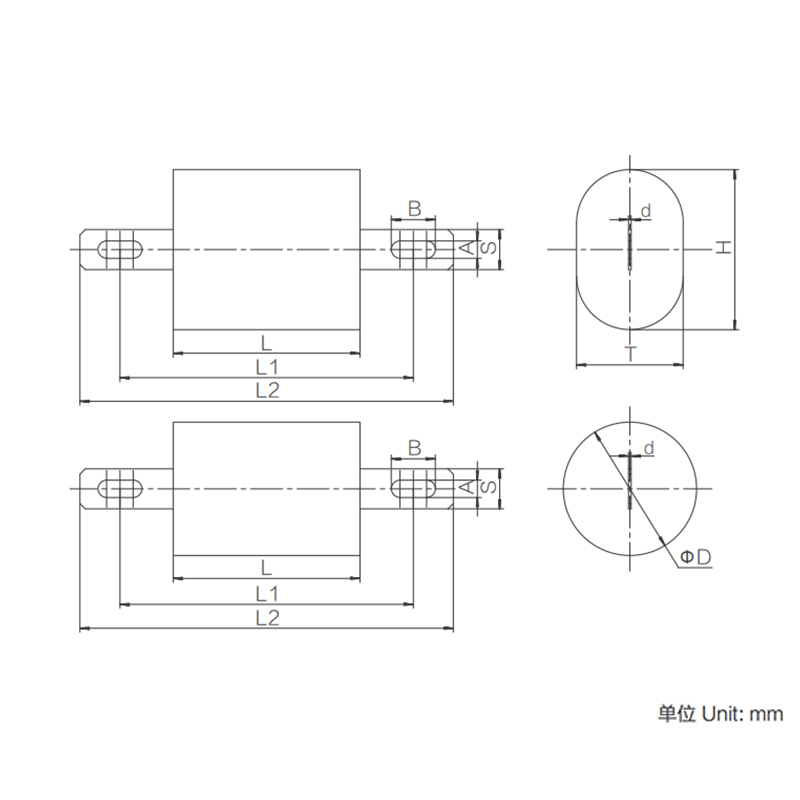

Boyutlar (mm)

	CN (μF)	Düz şekil			SilinDir şekli		d (mm	LS nH)	dV/dt (V/μs)	ESR @100kHz (mΩ)	ben maksimum (A)	Not
		Düz şekil			SilinDir şekli
		H (mm)	T (mm)	L (mm	D (mm)	L (mm)
		H (mm)	T (mm)	L (mm	D (mm)	L (mm)
630Vdc(420Vac)	1	23.3	15.5	39	18	39	1	20	600	4.5	9.5
	1.5	27.3	19.5	39	21.5	39	1.2	20	600	4.3	12
	2.2	31.9	24	39	25.5	39	1.2	22	600	4	14
	3.3	38.4	29	39	31	39	1.2	24	600	4	14/20
	1	21.8	15.5	44	17	44	1	21	475	5	10
	1.5	25.9	18	44	20.5	44	1.2	21	475	4.5	12
	2.2	30.3	22.5	44	24	44	1.2	23	475	4	14/15
	3.3	36.5	27	44	29	44	1.2	25	475	4	14/18
	3.3	31.9	24	54	26	54	1.2	26	350	4	14/15
	4.7	37.9	28.5	54	30.5	54	1.2	28	350	3.5	14/19
	6.8	44.5	33.5	54	36	54	1.2	31	350	3.5	14/25
	3.3	30.4	22.5	58	24.5	58	1.2	27	300	4.5	14/15
	4.7	35.9	26.5	58	29	58	1.2	29	300	3.8	14/18
	6.8	42.4	31.5	58	34	58	1.2	31	300	3.5	14/23
	10	49.9	39	58	41	58	1.2	34	300	3.5	14/28
850Vdc(450Vac)	0.47	20.1	12.5	34	17	34	1	17	900	5.5	7.8
	0.68	22.7	15	34	20	34	1	18	900	4.5	9.9
	1	26.6	19	34	23.5	34	1.2	19	900	4	12.9
	0.47	17.5	11.5	39	15.5	39	1.2	19	750	6	7.5
	0.68	21.2	13.5	39	18	39	1.2	19	750	5	8.9
	1	24.6	17	39	21.5	39	1.2	20	750	4.5	11.5
	1.5	28.6	21	39	26	39	1.2	22	7S0	4	14
	2.2	34.3	25	39	30.5	39	1.2	24	750	4	14/20
	0.68	20.1	12.5	44	17	44	1	21	600	5.5	9.5
	1	23.1	15.5	44	20	44	1	22	600	4.5	11.5
	1.5	27.1	19.5	44	24	44	1.2	22	600	4	14
	2.2	32.2	23	44	28.5	44	1.2	24	600	4	14/18
	22	28.1	20.5	54	25.5	54	1.2	26	460	4.5	14
	3.3	34.3	25	54	30.5	54	1.2	28	460	4	14/19
	4.7	40.3	29.5	54	36	54	1.2	31	460	4	14/24
	2.2	27.1	19.5	58	24	58	1.2	27	375	4.3	14
	3.3	32.7	2B.5	58	29	58	1.2	29	375	4	14/17
	4.7	38.3	27.5	58	34	5S	1.2	31	375	4	14/21
	6.8	44.8	34	58	40.5	58	1.2	34	375	4	14/26
1000Vdc(500Vac)	0.47	20.1	12.5	39	17	39	1	19	850	5.5	8.8
	0.68	22.6	15	39	20	39	1	20	850	4.5	11.1
	1	26.6	19	39	23.5	39	1.2	21	850	4	14
	1.5	31.8	22.5	39	28	39	1.2	23	850	4	14/18
	0.47	18.6	11	44	16	44	1	21	780	6	92
	0.68	212	13.5	44	18.5	44	1	21	780	5	10.1
	1	24.6	17	44	21.5	44	1.2	22	780	4	12.8
	1.5	29.8	20.5	44	26	44	1.2	23	780	4	14/16
	1.5	25.8	20.5	54	23	54	1.2	25	500	4.5	14
	2.2	31.2	22	54	27.5	54	1.2	27	500	4	14/16
	3.3	37.3	26.5	54	33	54	1.2	29	500	4	14/21
	L5	25.2	17.5	58	22	58	1.2	26	425	5	14
	2.2	29.7	20.5	58	26.5	58	1.2	28	425	4	14/15
	3.3	35.8	25	58	31.5	58	1.2	30	425	4	14/20
	4.7	41.3	30.5	58	37.5	58	1.2	32	425	4	14/22
1200Vdc(600Vac)	0.33	21.4	13.5	39	16.5	39	1	19	1050	6.5	7.7
	0.47	24.3	16.5	39	19	39	1	19	1050	5	10.5
	0.68	27.8	20	39	22	39	1.2	20	1050	4.5	12.1
	1	33.24	24	39	26.5	39	1.2	22	1050	4	14/15
	0.33	19.2	13	44	15	44	0.8	21	1000	6.7	9
	0.47	22.8	15	44	17.5	44	1	21	1000	5.5	9.8
	0.68	26.4	18.5	44	20.5	44	1.2	21	1000	5	11.7
	1	31	21.5	44	24.5	44	1.2	22	1000	4.5	14
	1.5	37.5	26.5	44	29.5	44	1.2	25	1000	4	14/18
	1.5	33.4	24	54	26.5	54	1.2	27	700	4.5	14/15
	2.2	39.5	28.5	54	31.5	54	1.2	30	700	4	14/19
	3.3	48.1	34	54	38	54	1.2	32	700	4	14/22
	1.5	31.4	22	58	24.5	58	1.2	28	600	4	14
	2.2	37	26	58	29	58	1.2	29	600	4	14/18
	3.3	44.6	32	58	35	58	1.2	32	600	4	14/21
1600Vdc(650Vac)	0.22	22.1	14.5	39	19	39	1	20	1650	7.6	9.5
	0.33	25.7	18	39	23	39	1.2	20	1650	52	12.4
	0.47	30.2	21	39	27	39	1.2	22	1650	4.5	14
	0.68	36.4	25.5	39	31.5	39	1.2	24	1650	4	14/17
	0.22	20.7	13	44	17.5	44	1	21	1400	9.5	8.6
	0.33	24.2	16.5	44	21	44	1.2	21	1400	6.5	11
	0.47	27.7	20	44	24.5	44	1.2	22	1400	5	13.2
	0.68	32.8	23.5	44	29	44	1.2	24	1400	4.5	14/16
	1	43.1	24.5	44	34.5	44	1.2	27	1400	4	14/18
	1.5	49.3	31.5	44	42	44	1.2	31	1400	4	14/21
	1	33.7	24.5	54	30	54	1.2	28	1000	4.5	14/16
	1.5	41.3	29	54	36	54	1.2	31	1000	4	14/20
	2.2	48.9	35	54	43	54	1.2	3S	1000	4	14/22
	1	32.2	23	58	28.5	58	1.2	30	780	5	14/16
	1.5	41	25.5	58	34.5	58	1.2	31	780	4.2	14/19
	2.2	49.1	30.5	58	41	58	1.2	35	780	4	14/22
2000Vdc(700Vac)	0.047	15.1	9	34	12	34	0.8	17	2100	22.5	5.1
	0.068	16.6	10.5	34	14	34	0.8	17	2100	16	6.7
	0.1	20.2	12.5	34	16	34	1	17	2100	11.1	8.4
	0.15	23.2	15.5	34	19	34	1	18	2100	7.6	10.1
	0.22	26.7	19	34	22.5	34	1.2	19	2100	5.5	11
	0.068	15.6	9.5	39	13	39	0.5	19	1850	20.6	5.8
	0.1	17.6	11.5	39	15	39	0.8	19	1850	14.3	6.8
	0.15	21.1	13.5	39	17.2	39	1	19	1850	9.8	8.5
	0.22	24.6	17	39	20.2	39	1.2	19	1850	6.8	10.7
	0.33	28.6	21	39	24.5	39	1.2	21	1850	4.6	14
	0.47	33.7	24.5	39	28.5	39	1.2	23	1850	4	14
	0.1	16.6	10.5	44	14	44	1	21	1650	18	6.4
	0.15	20.2	12.5	44	16	44	1	20	1650	12.3	8.9
	0.22	22.7	15	44	19	44	1	21	1650	8.5	10.1
	0.33	26.7	19	44	22.5	44	1.2	22	1650	5.8	13
	0.47	31.7	22.5	44	26	44	1.2	23	1650	4.1	14
	0.68	38.3	26	44	31.5	44	1.2	26	1650	4	14
	0.68	32.3	23	54	27	54	1.2	27	1200	4.5	14
	1	38.3	27.5	S4	32	54	1.2	29	1200	4.3	14
	0.68	30.7	21.5	58	27	58	1.2	28	850	5	14
	1	38.4	24.5	58	32.5	58	1.2	30	850	4.5	14
	1.5	45.5	30	58	39	58	1.2	34	850	4	14
2500Vdc(725Vac)	0.047	17.6	11.5	34	15.5	34	1	17	2600	18.3	5.3
	0.068	20.6	13	34	17.5	34	1	18	2600	13	7
	0.1	23.6	16	34	20.5	34	1.2	18	2600	9	8.6
	0.15	27.6	20	34	24.5	34	1.2	20	2600	6.1	10.5
	0.1	21.7	14	39	19	39	1	120	2100	11.7	7.1
	0.15	25.2	17.5	39	22.5	39	1.2	20	2100	8	7.5
	0.22	30.2	21	39	26.5	39	1.2	22	2100	5.6	11
	0.33	36.2	25.5	39	32	39	1.2	25	2100	4	14
	0.47	42.4	30	39	37.5	39	1.2	28	2100	4	14
	0.1	20.6	13	44	17.5	44	1	21	1950	14.9	6.8
	0.15	23.6	16	44	20.5	44	1.2	21	1950	10.1	9.2
	0.22	27.1	19.5	44	24.5	44	1.2	22	1950	7	10.4
	0.33	32.8	23.5	44	29.5	44	1.2	25	1950	4.8	14
	0.47	28.8	28	44	34.5	44	1.2	27	1950	4	14
	0.68	46.7	33	44	41	44	1.2	31	1950	4	14
	0.33	28.2	20.5	54	25.5	54	1.2	27	1450	6.9	11.7
	0.47	33.3	24	54	29.5	54	1.2	28	145	4.9	14
	0.68	39.3	28.5	54	35	54	1.2	31	1450	4	14
	0.33	27.1	19.5	58	24	58	1.2	27	925	8.5	10.6
	0.47	31.7	22.5	58	28.5	58	1.2	29	925	6	13.2
	0.68	37.6	27	58	33.5	58	1.2	31	925	4.2	14
	1	46	32	58	40	58	1.2	34	925	4	14
3000Vdc(750Vac)	0.047	19.6	12	39	16.5	39	1	19	2500	20.8	4.5
	0.068	22.1	14.5	39	19	39	1	20	2500	14.7	6
	0.1	25.2	17.5	39	22.5	39	1.2	20	2500	10.2	7.5
	0.15	30.2	21	39	26.5	39	1.2	22	2500	7	9.3
	0.22	35.8	25	39	31.5	39	1.2	24	2500	4.9	12.3
	0.047	18.1	10.5	44	15.5	44	1	20	2100	26.7	5.1
	0.068	20.7	13	44	17.5	44	1	21	2100	18.8	6.3
	0.1	23.6	16	44	20.5	44	1.2	21	2100	13.1	7.9
	0.15	27.1	19.5	44	24.5	44	1.2	22	2100	8.9	10.2
	0.22	32.8	23.5	44	29	44	1.2	24	2100	6.1	13.2
	0.22	28.2	20.5	54	25	54	1.2	26	1650	9	11
	0.33	33.7	24.5	54	30	54	1.2	28	1650	6.1	14
	0.47	40.4	28	54	35	54	1.2	31	1650	4.4	14
	0.22	26.6	19	58	24	58	1.2	27	1275	11.1	11
	0.33	32.3	23	58	28.5	58	1.2	29	1275	7.5	14
	0.47	37.8	27	58	33.5	58	1.2	31	1275	5.4	14
